QS Verwaltung

Inhalt

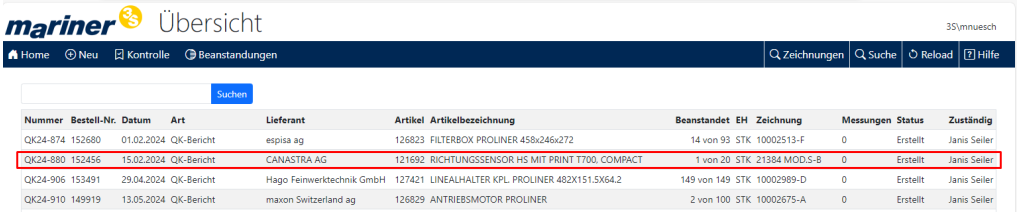

Übersicht

Navigation auf der Startseite

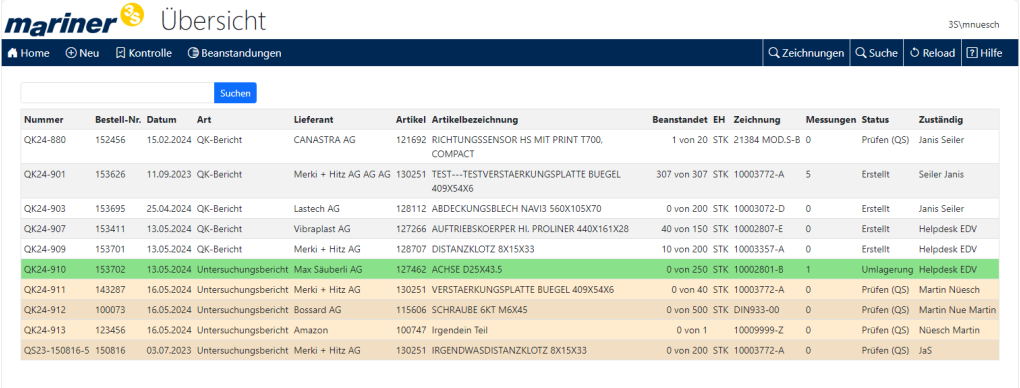

Menu «Home» Zeigt die Übersicht aller offenen QS-Prüfungen.

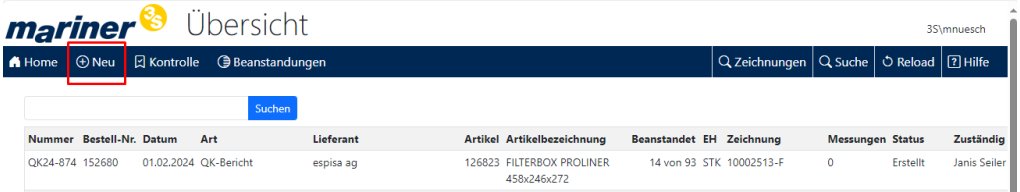

Menu «Neu»

Menu «Kontrolle» Zeigt die Übersicht aller offenen QS-Prüfungen die nicht oder noch nicht beanstandet wurden. Die Liste basiert auf dem Status. Angezeigt werden «Prüfen (QS)» und «Umlagerung».

Menu «Beanstandung» Zeigt die Übersicht aller offenen QS-Beanstandungen. Die Liste basiert auf dem Status. Angezeigt werden alle Status ausser «Prüfen (QS)» und «Umlagerung».

Menu «Zeichnungen»

Menu «Suchen»

Menu «Reload» Lädt die aktuelle Seite neu.

Menu «Hilfe» Zeigt die Hilfe an.

Suchen

In diesem Suchfeld kann über die QK-Nummer, z.B. «QK24-901» eine QK-Prüfung gesucht werden. Alternativ dazu reicht auch die fortlaufende Nummer, im Beispiel «901» für den QK24-901. Eine umfangreichere Suche ist über das Menu «Suchen» verfügbar.

Bearbeiten

Durch Klicken auf die Zeile wird die Bearbeitungsmaske geöffnet.

Neu

Erstellt neue Qs-Prüfungen

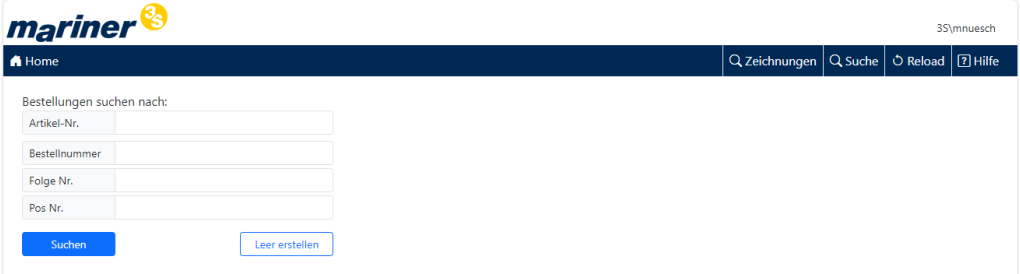

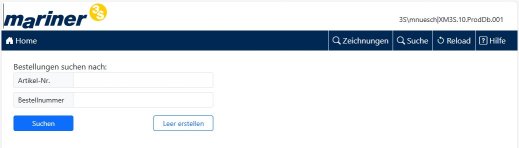

Neue Qs-Prüfungen können über die Artikelnummer, die Bestellnummer oder leer angelegt werden:

Mit Artikeloder Bestellnummer

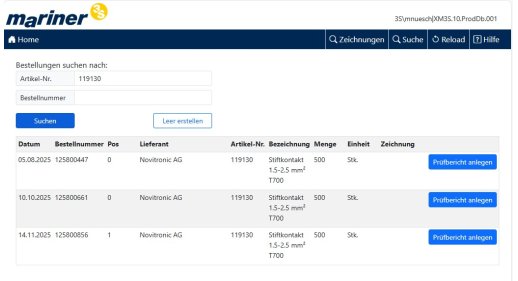

Wird eine Artikeloder Bestellnummer angegeben, sich das Programm nach Bestellungen, die den eigegebenen Kriterien entsprechen:

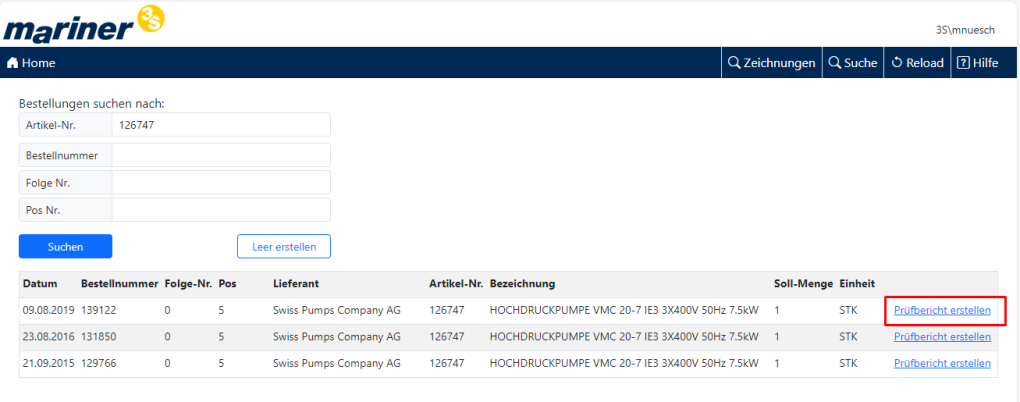

Klick auf «Prüfbericht erstellen» legt eine Qs-Prüfung dieser Wareneingangsposition an.

Leer erstellen

Über den Button «Leer erstellen» wird eine Qs-Prüfung angelegt. Die Daten werden manuell erfasst.

Bearbeiten / Prüfen

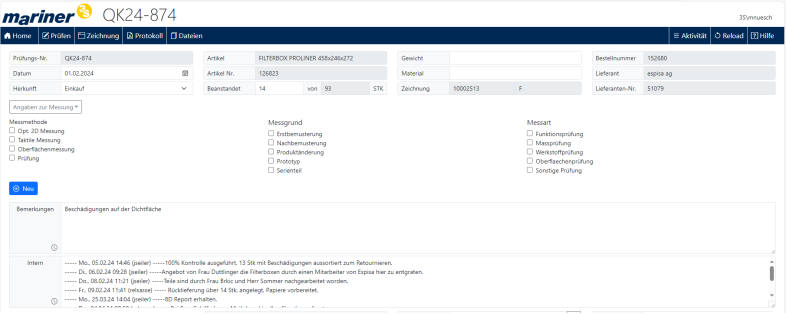

Durch Klicken auf den Eintrag in der Übersicht kann ein Prüfbericht bearbeitet werden:

Navigation

Menu «Prüfen» Ruft die Bearbeitungsseite neu auf.

Menu «Zeichnung»

Menu «Protokoll»

Menu «Dateien»

Menu «Aktivität» Zeigt alle Aktivitäten zu diesem Prüfprotokoll.

Speichern

Die Daten müssen nicht gespeichert werden, sondern werden automatisch zurückgeschrieben, sobald das Bearbeitungsfeld erlassen wird. Also nach Beendigung einer Eingabe beispielsweise mit TAB verlassen oder anderes Feld anklicken.

Felder

Prüfungs-Nr.

Nummer der Prüfung.Diese Nummer wird automatisch generiert. Während die erste Zahl der aktuellen Jahreszahl entspricht, ist die zweite Zahl eine fortlaufende Zahl. Diese Nummer kann nicht verändert werden.

Datum

Prüfdatum

Herkunft

Bezeichnet die Herkunft der Artikel.

  • Einkauf
  • Kunde
  • Produktion
  • Systemtechnik
  • Wareneingang
  • Technik
  • Untersuchungsbericht

Artikel

Artikelbezeichnung

Artikel-Nr.

Artikelnummer

Beanstandet

Bezeichnet die Anzahl beanstandeter Teile und gibt auch die bestellte Menge an. Die Bestellmenge kann nicht verändert werden.

Gewicht

Bezeichnet das Gewicht eines einzelnen Artikels und das Gesamtgewicht aller bestellter Artikel mit Gewichtseinheit.Das Gewicht stammt aus dem Artikelstamm des Warenwirtschaftssystems

Material

Bezeichnung des Materials des Artikels.Diese Angabe stammt aus dem Artikelstamm des Warenwirtschafssystems

Zeichnung

Nummer und Index der Zeichnung zum Bestellzeitpunkt.Basierend auf dieser Nummer und Index wird die Zeichnung angezeigt.Die Zeichnungsnummer stammt aus der Bestellung des Warenwirtschafsystems, der Index auf dem Artikelstamm.

Bestellnummer

Nummer der Bestellung

Lieferant

Name des Lieferanten

Lieferanten-Nr.

Nummer des Lieferanten im Adressstamm

Bemerkungen

Bemerkungen zur Prüfung.Diese Angaben sind für den Lieferanten gedacht.

Intern

Interne Bemerkungen zur Prüfung.Diese Angaben werden auf keinem Papier angedruckt.

Erstellt von

Name der Person, die die Prüfung angelegt hat.

Verantwortlich

Name der aktuell bearbeitenden Person.

Manuell

Angewählt, wenn eine Prüfung von Hand erstellt wurde. Nur bei manuellen Prüfungen dürfen Artikel, Bestellung und andere Angaben verändert werden

Geprüft durch/von

Name der Person, die Ware geprüft, also abgeschlossen oder beanstandet hat.

Erledigt durch/von

Name der Person, die die Prüfung abgeschlossen hat.

Resultat

Aktueller Zwischenstand oder abschliessender Stand der Prüfung.

  • Bedingte Freigabe
  • Freigabe
  • Hinweis
  • QK-Bericht
  • Reparatur
  • Sonderfreigabe
  • Untersuchungsbericht

Anweisung an L.

Anweisungen die dem Lieferanten im Falle einer Beanstandung mitgeteilt wurden.

Status

Status des Falles

  • Neu: Prüfung angelegt. Technischer Status und normalerweise nie sichtbar
  • Prüfen (QS): Ware wird oder soll geprüft werden.
  • Erstellt: Ware wurde beanstandet. Das ist der erste Status einer Beanstandung
  • Abklärungen: Abklärung zu beanstandeter Ware sind im Gange
  • Nacharbeit: Beanstandete Ware wird in Nacharbeit korrigiert
  • Umlagerung: Ware wurde freigegeben und wartet systemtechnisch auf die Umlagerung
  • Erledigt: Prüfung abgeschlossen
  • Storniert: Prüfung wurde storniert
  • Entsorgt: Ware wurde entsorgt – Prüfung abgeschlossen
  • Fehler: Ein Verarbeitungsfehler ist aufgetreten. Technischer Status.

Angaben zum Gerät

In diesem Abschnitt sind Angaben zu Prüfungen zu finden, die sich auf Geräte beziehen.

Gerätenummer Nummer des Gerätes Modell Modellbezeichnung des Gerätes, z.B. CP01 Vorfalls-Nr. Ticketoder Reparaturnummer, falls vorhanden Fehlercode Code oder Beschreibung des Problems Arbeitszeit Anzahl Stunden, die an Analyse und Behebung gearbeitet wurde Garantie Angaben zur Garantiesituation

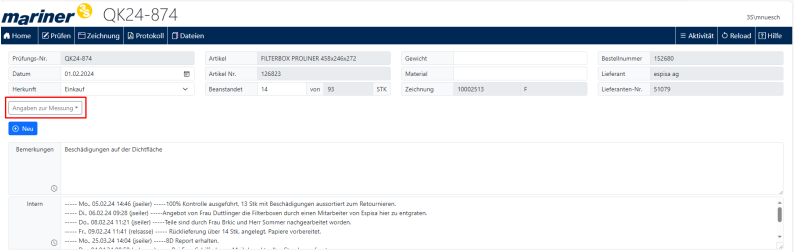

Angaben zur Messung

Weitere Kennzeichnen zu Messmethode usw. sind in Abschnitt «Angaben zur Messung» zu finden. Der Abschnitt ist ausgeblendet und kann zur Bearbeitung eingeblendet werden:

Alle hier eingegebenen Daten sind später auf dem Messprotokoll ersichtlich:

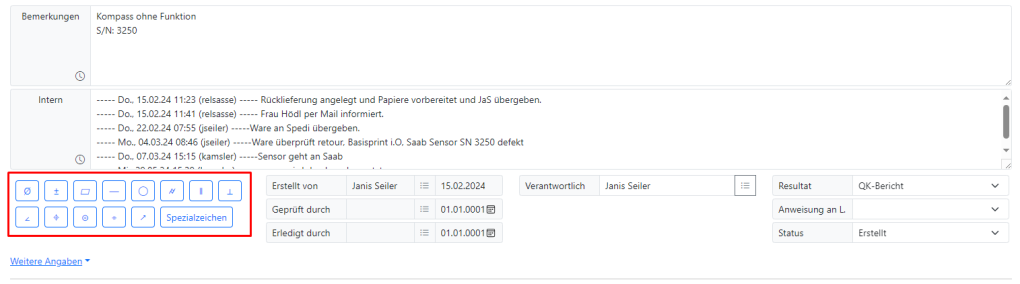

Sonderzeichen

Diese Buttons kopieren das jeweilige Zeichen in die Zwischenablage und kann nur in den Feldern «Soll-Mass» und «Toleranz» der Messungen sowie in der Beschreibungsfeldern eingesetzt werden.

Messungen

Messpunkte übernehmen

Wurde ein Artikel mit einer bestimmten Zeichnungsund Index-Nummer bereits geprüft, übernimmt das Programm Messmarken, Soll-Masse und Toleranzen automatisch.

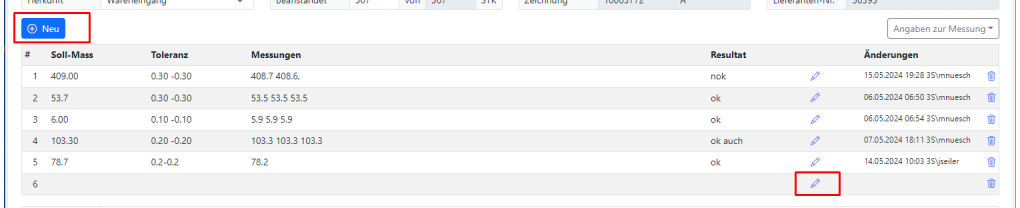

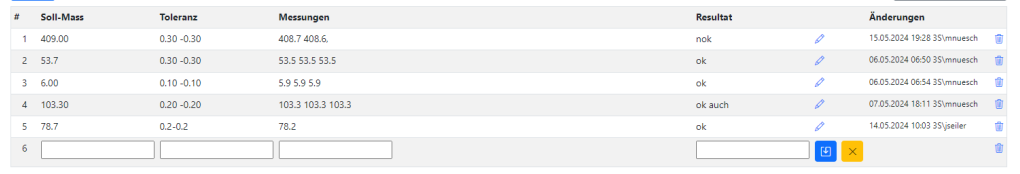

Messung erstellen

Erstell eine neue Messung, die über das Bearbeitungssymbol bearbeitet werden kann:

Alle Eingabefelder sind Textfelder und unterliegen keinerlei Plausibilitätschecks.

Speichern!

Nach Eingabe muss der Datensatz gespeichert werden! Über den «Abbrechen»-Button kann die Bearbeitung abgebrochen werden.

Messung löschen

Messung über das Löschen-Symbol entfernen:

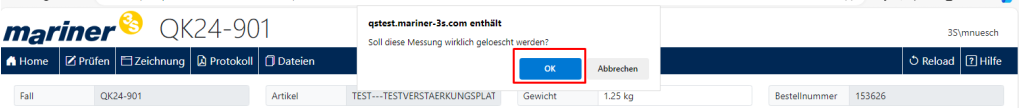

Bestätigung:

Messungen mit dem Smartphone

https://scan.mariner-3s.com/qs/?QK24-901

Mit dem «Messen»-Symbol Messung starten:

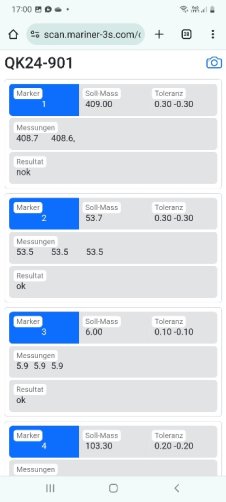

Die Messpunkte werden aufgelistet:

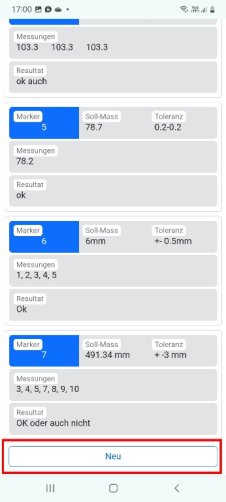

«Neu»-erstellt einen neuen Messpunkt:

Antippen startet die Bearbeitung:

Mit Antippen kann jedes Feld bearbeitet werden:

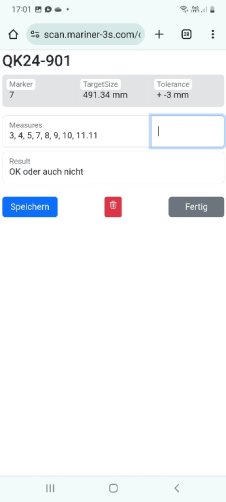

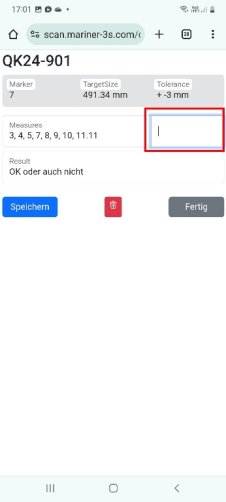

Dieses Feld fügt einzelne Wert an die Reihe an:

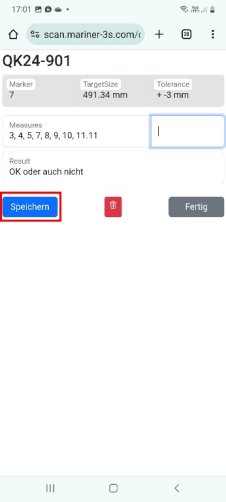

Mit «Speicher» übernehmen

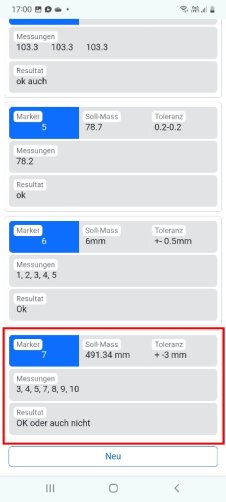

Der Wert wird an die Messreihe angehängt. Das funktioniert nur mit numerischen Werten. Alphanumerische Werte müssen direkt im Feld «Messungen» bearbeitet werden.

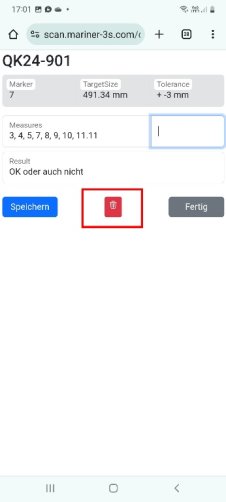

Das «Löschen»-Symbol löscht eine Messung:

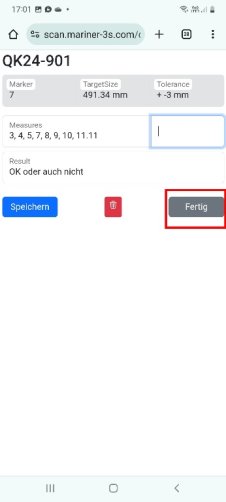

«Fertig» kehrt zur Übersicht zurück:

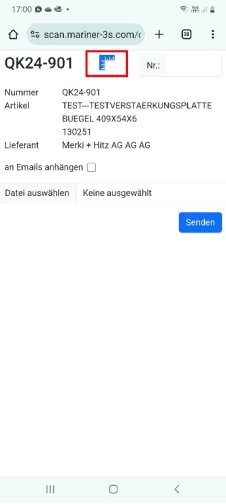

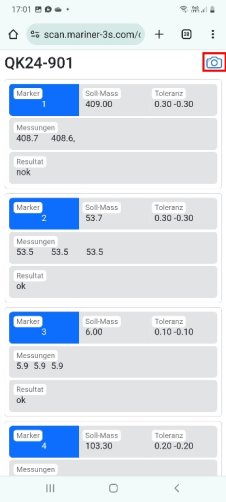

Das Kamera-Symbol kehrt zur Hauptseite zurück:

Freigeben und Beanstanden

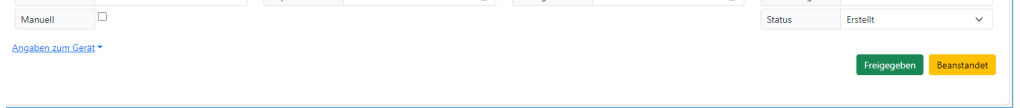

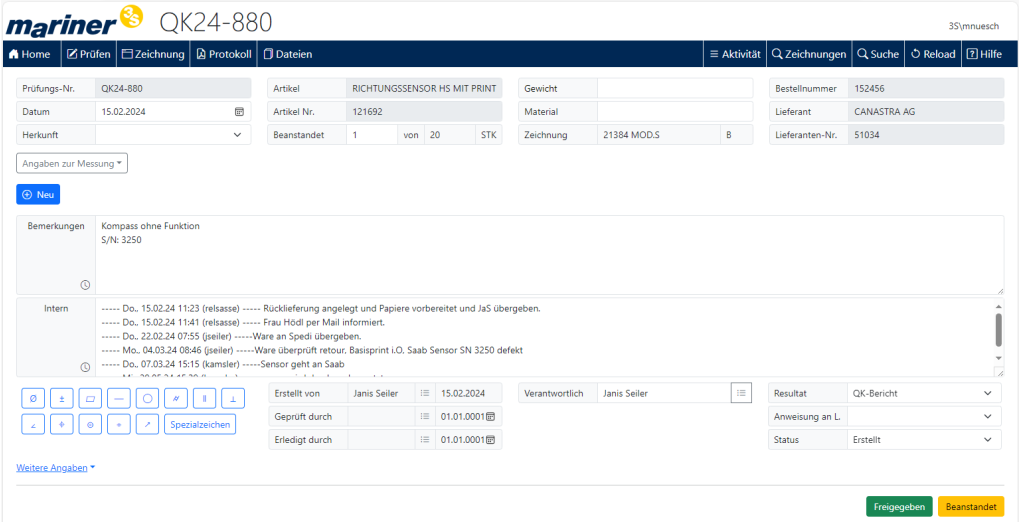

Der Abschnitt auf der Bearbeitungsseite mit den Freigabeoder Beanstandungs-Buttons erscheint nur solange die Prüfung nicht freigegeben oder beanstandet worden ist. Danach bleiben die Buttons verborgen. Eine Prüfung kann nur einmal freigegeben werden.

Tipp: Soll die Freigabe nochmals wiederholt werden, kann das Feld «Geprüft durch» gelöscht werden.

Freigegeben

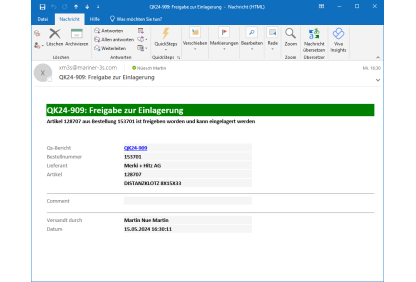

Wird angeklickt, sobald die Prüfung erfolgreich und ohne Beanstandung oder Hinweise beendet wurde. Das Programm erzeugt eine E-Mail an einen Empfänger:

Hinweis: Wie Empfänger und E-Mail konfiguriert werden, beschreibt das Dokument «Qs Technische Dokumentation».

Beanstandet

Wird verwendet, um beanstandete Ware zu melden.

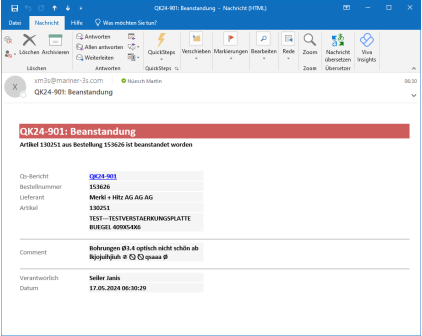

Hinweis: Wie Empfänger und E-Mail konfiguriert werden, beschreibt das Dokument «Qs Technische Dokumentation».

Zeichnung

siehe auch Zeichnungsablage

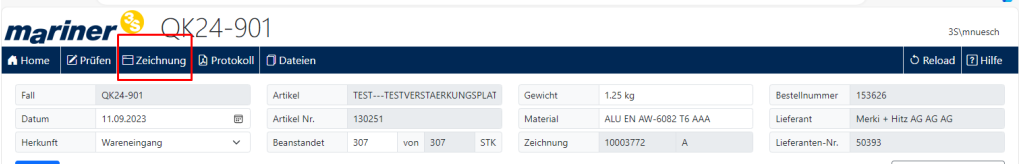

Während der Bearbeitung kann die Zeichnung abgerufen werden:

Sofern es sich um eine reguläre Prüfung handelt, öffnet oder generiert das System eine Messzeichnung. Handelt sich um eine Erstbemusterung:

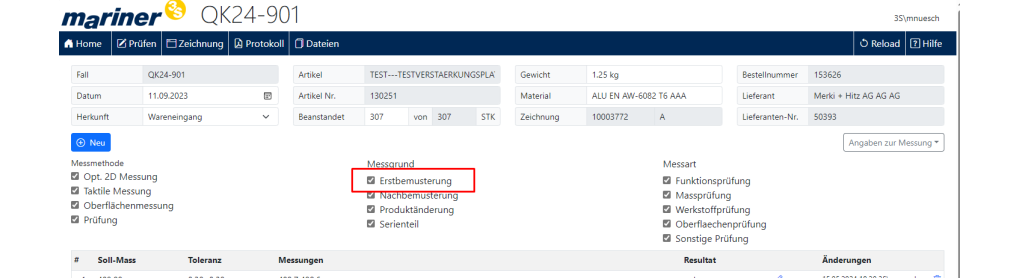

… generiert oder öffnet das System eine Erstbemusterungs-Messzeichnung, die mehr Messpunkte enthält.

Messzeichnung

Erstbemusterungs-Messzeichnung:

Messzeichnung anlegen

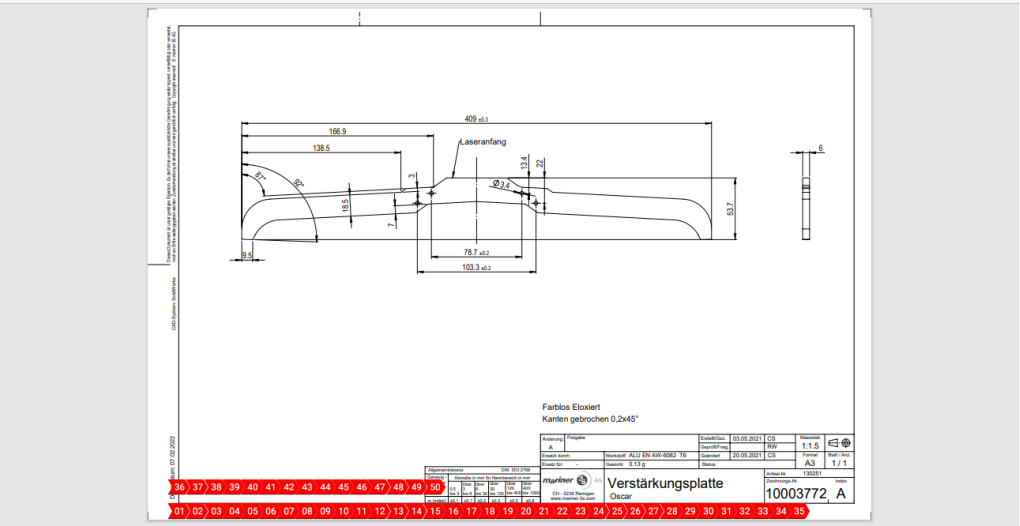

Ich noch keine Messzeichnung vorhanden, muss diese erstmalig bearbeitet werden. Wir die Zeichnung abgerufen und keine Messzeichnung gefunden, generiert das System aus der Original-Zeichnung eine Messzeichnung deren Messpunkte am unteren Zeichnungsrand zu finden sind:

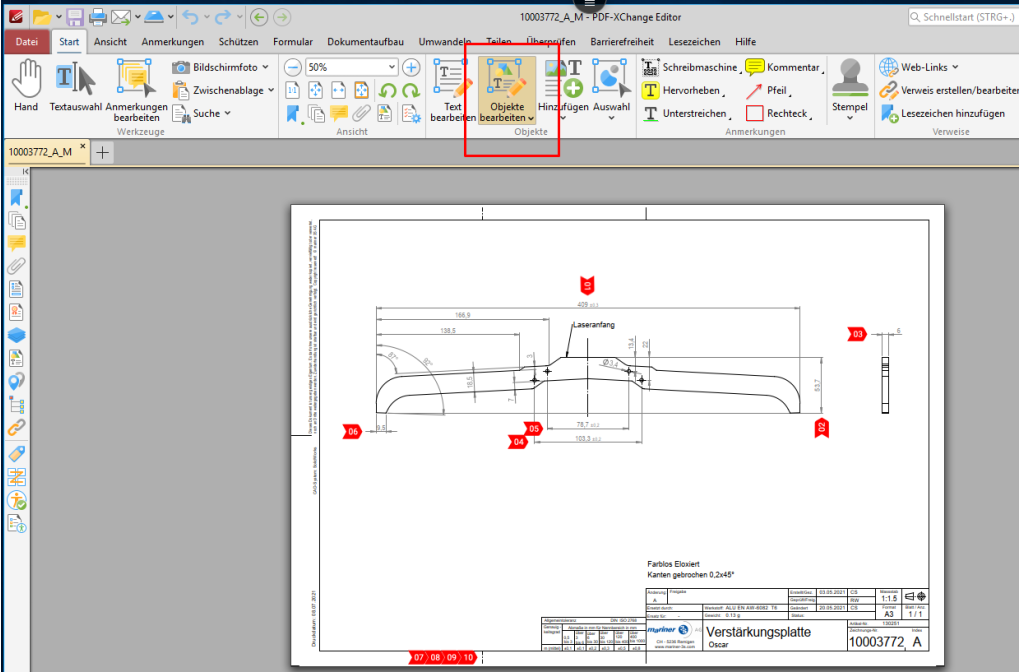

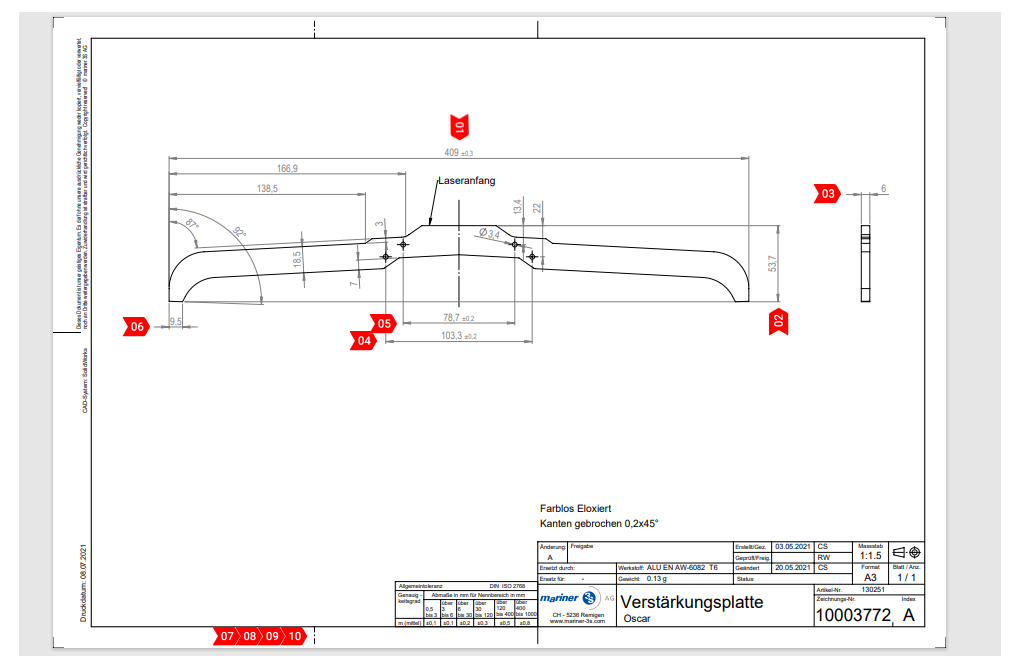

Über die PDF-Bearbeitung, beispielsweise mit X-PDF können die Messpunkte an die Messstelle verschoben werden:

Überzählige Messpunkte löschen.

Zeichnung speichern.

Nun wird die Zeichnung auf das System hochgeladen:

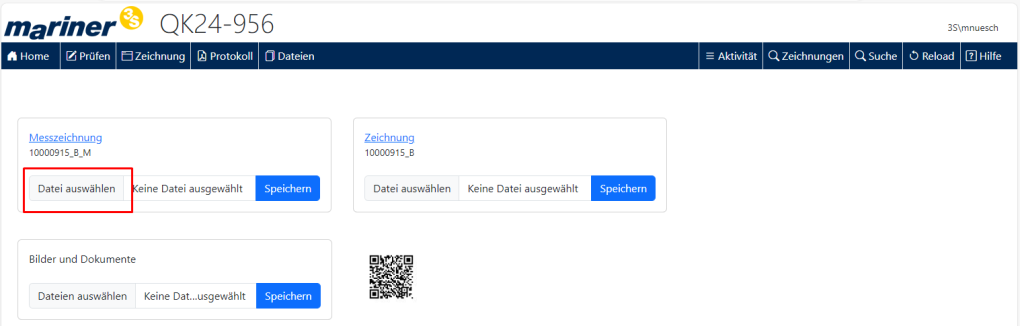

Messzeichnungsdatei mit «Datei auswählen» öffnen und mit «Speichern» übermitteln:

Damit steht die Zeichnung allen zukünftigen Prüfungen zur Verfügung.

Hinweis: Ändert sich die Zeichnungsnummer oder Index, muss der Vorgang wiederholt werden.

Für Erstbemusterungs-Messzeichnungen gilt dasselbe.

Zeichnungsablage

Zeichnungen suchen

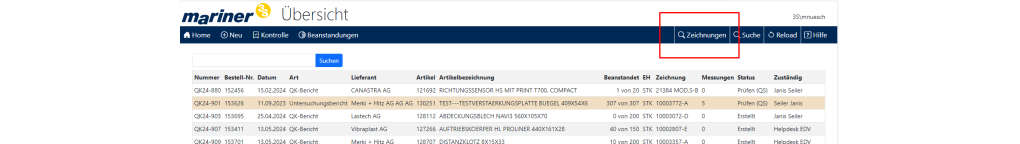

Aus der Startseite ist der Link zur Zeichnungssuche zu finden:

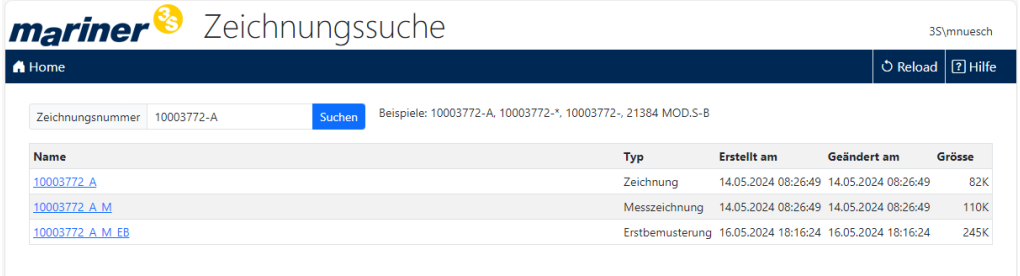

Über die Zeichnungsnummer können Zeichnungen aufgelistet werden:

Hinweis: um alle Zeichnungsindices zu finden, einfach den Index weglassen, also nach 10003772 suchen

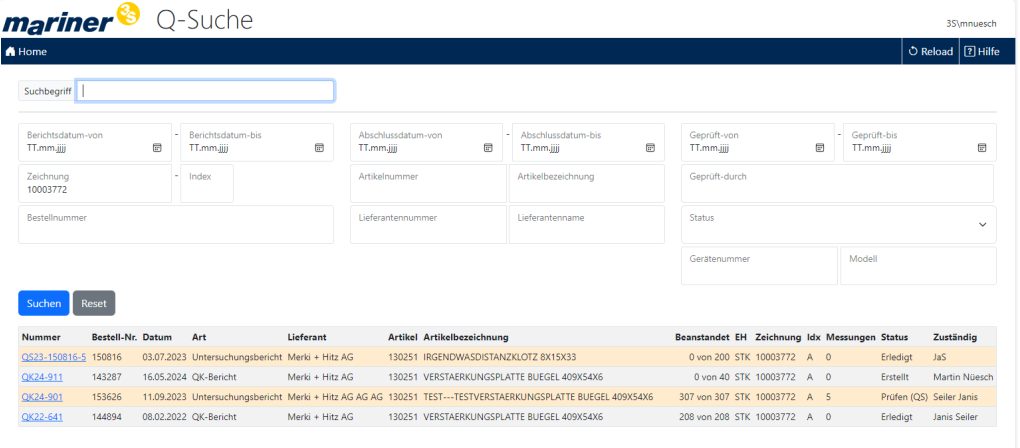

Suchen

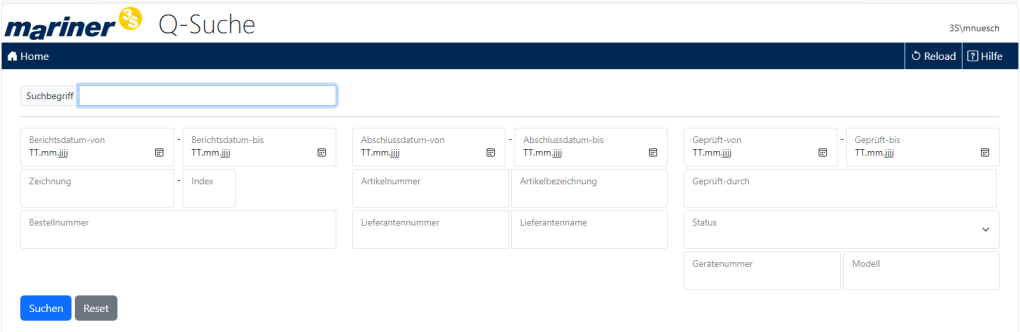

Über die Suche können bereits abgeschlossene Qs-Prüfungen gefunden und angezeigt werden.

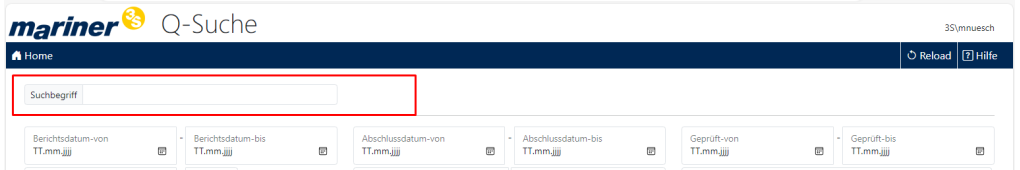

Universelle Suche nach Suchbegriff

Mit dem Suchbegriff werden alle zur Verfügung stehenden Text-felder durchsucht. Die Suche ist immer «Full-Wildcard» also immer Suchbegriff. Platzhalter wie * dürfen nicht verwendet werden.

Die Suche erfolgt immer nach dem Prinzip «ODER». Ein Suchbegriff 123 beispielsweise sucht etwa nach «Artikelnummer=123 ODER Artikelbezeichnung=123 ODER Bestellnummer=123» usw.

Suche nach bestimmten Angaben

Im unteren Teil kann nach bestimmten Angaben gesucht werden. Hier erfolgt die Suche exakt und nach dem «UND»-Prinzip. Werden also mehrere Kriterien angegeben, müssen alle Kriterien übereinstimmen:

Bilder

Auch Bilder können zur Messung hinzugefügt werden.

Von Computer

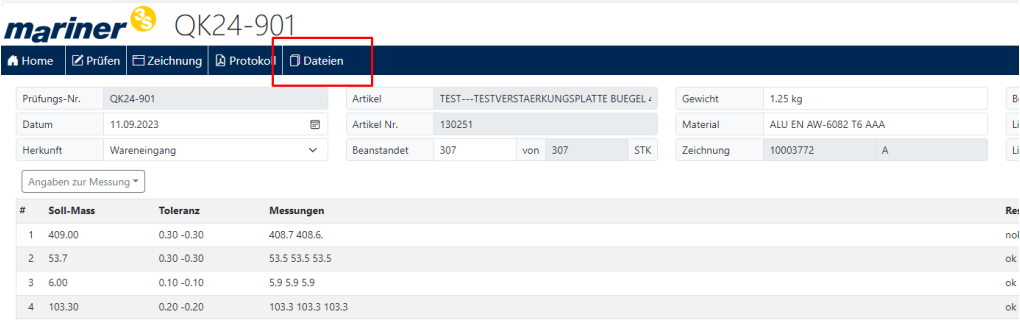

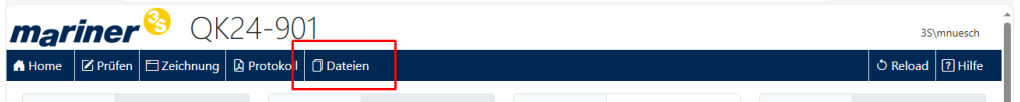

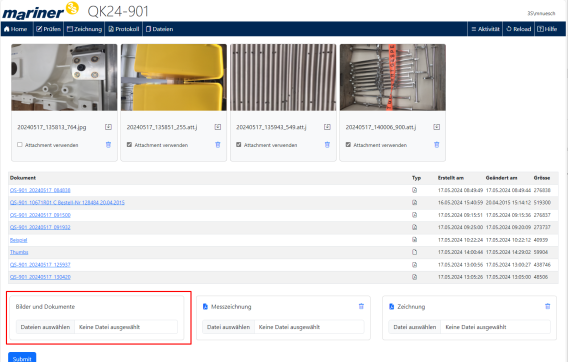

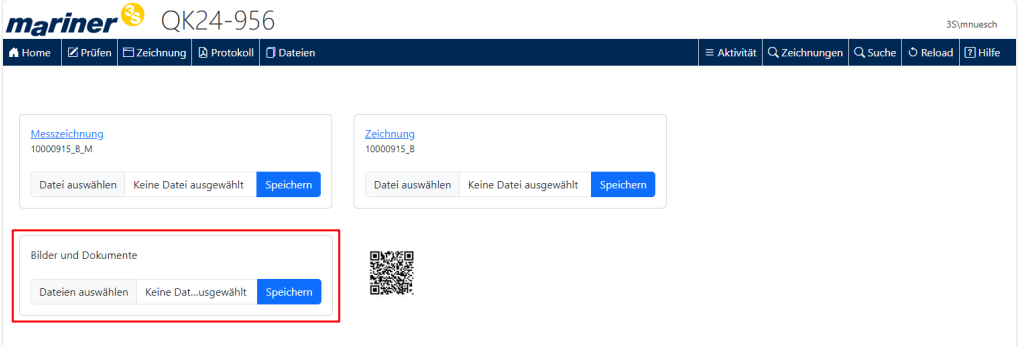

Sind die Bilder schon vorhanden, können Sie über die Funktion «Dateien» hochgeladen werden:

Dateien über «Dateien auswählen» wählen und mit «Speichern» übermitteln.

Mit dem Smartphone

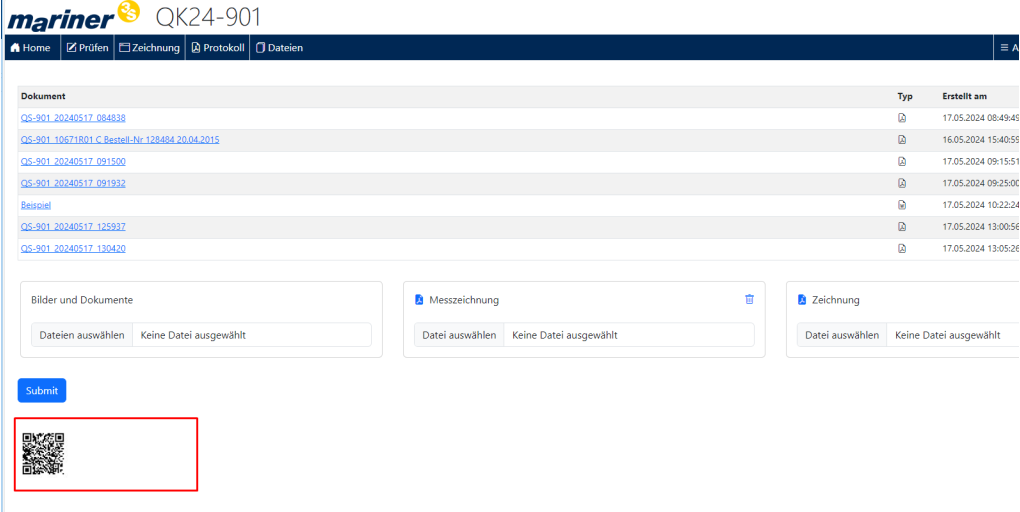

Auf der «Dateien» Seite ist ein QR-Code zu finden, der mit dem Smartphone gescannt werden kann.

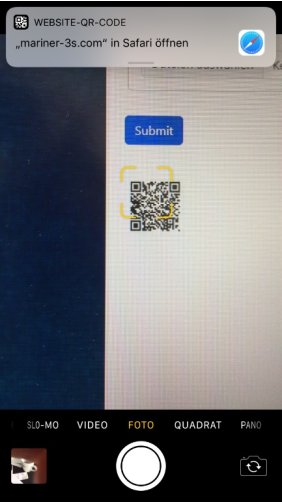

QR-Code mit der Kamera oder über die Funktion QK scannen:

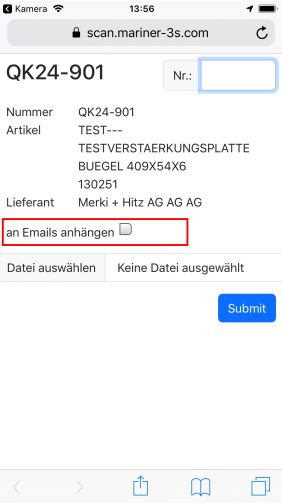

Definieren, ob das Bild als Anhang verwendet werden soll:

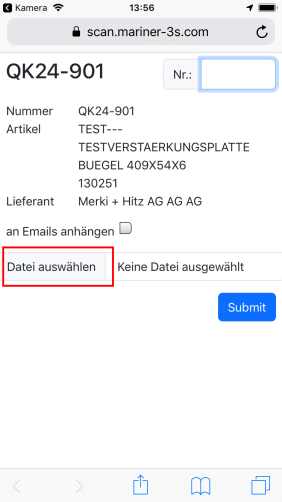

Datei mit Button «Datei auswählen» suchen:

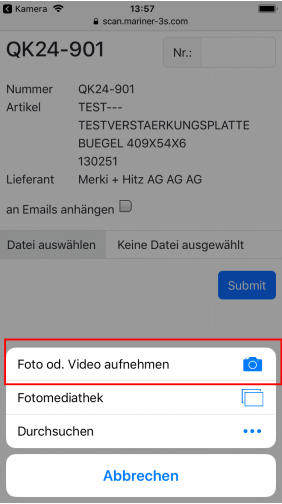

Bestehende Bilder können aus der Gallerie verwendet werden oder das Bild wird direkt aufgenommen Aufnehmen:

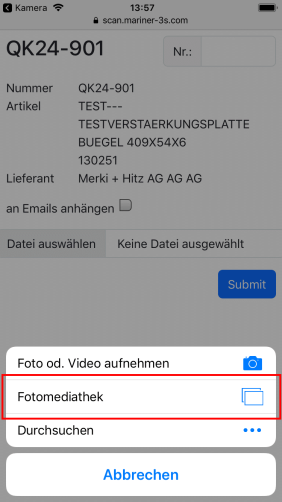

Aus der Mediathek:

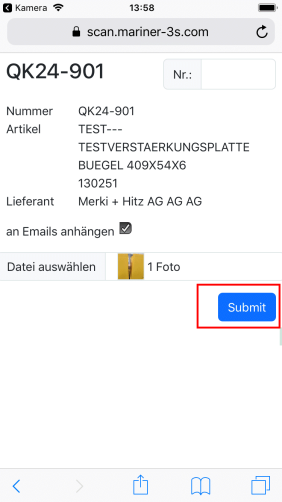

Dann muss die Datei nur noch übermittelt werden:

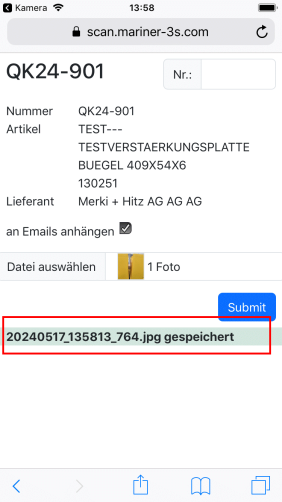

Konnte die Datei übermittelt werden, wird die Bestätigung angezeigt:

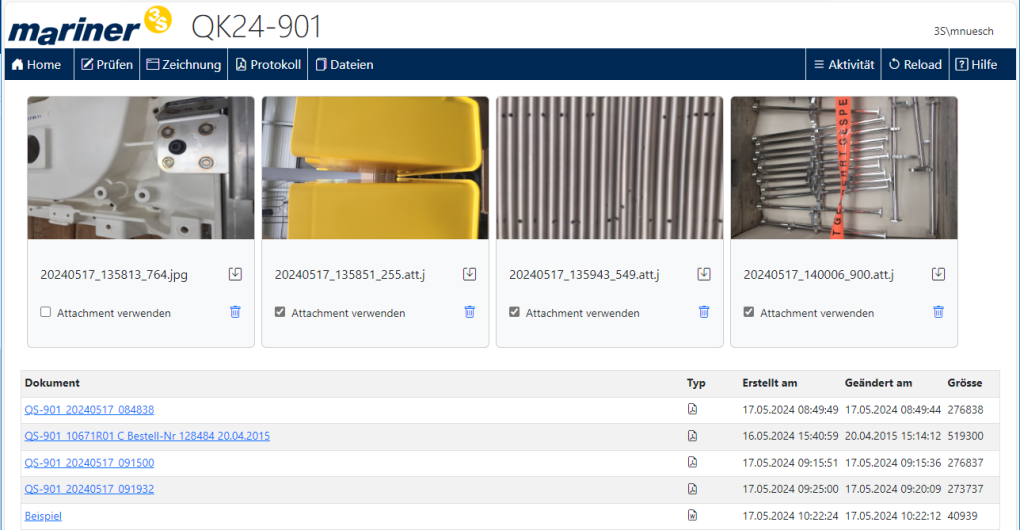

Die übermittelten Bilder erscheinen auf der Webseite:

Bilder löschen

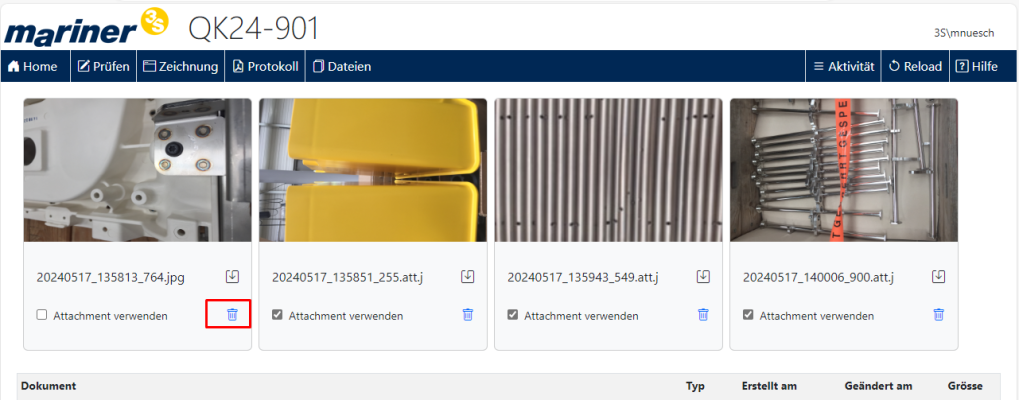

Über das Lösch-Symbol kann das Bild gelöscht werden:

Bilder als Anhang deklarieren

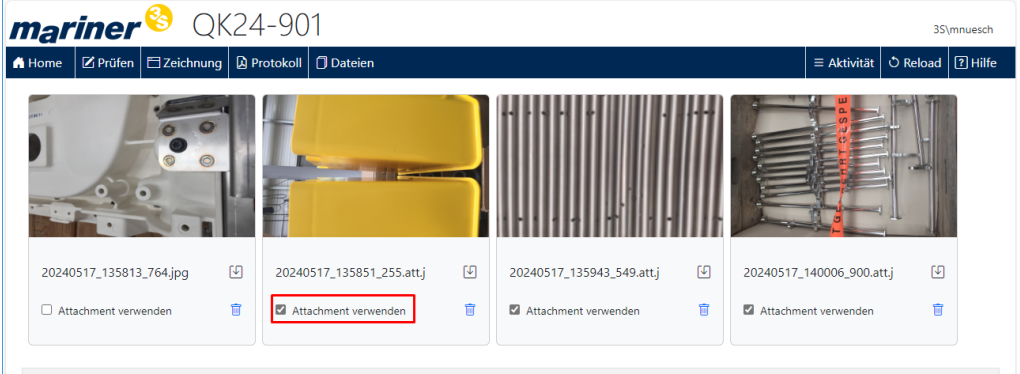

Damit die Bilder im Messprotokoll angehängt werden, müssen sie als Anhang deklariert werden:

Dokumente

Als «Dokumente» gelten Belege und sonstige Papiere, die zur Prüfung abgelegt werden, wie Lieferpapiere und Prüfprotokolle des Lieferanten und so weiter.

Dokumente scannen

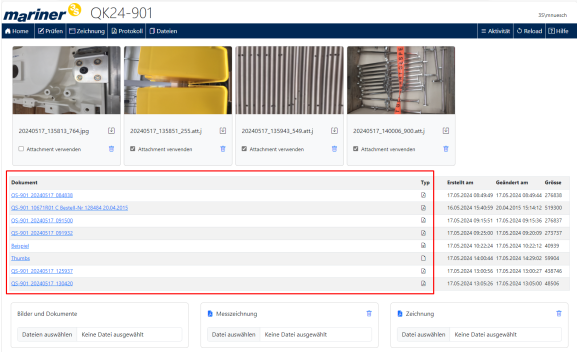

Anschliessend sind die in der Dokumentenliste zu finden:

… und können durch klicken auf den Link geöffnet/heruntergeladen werden.

Ablage

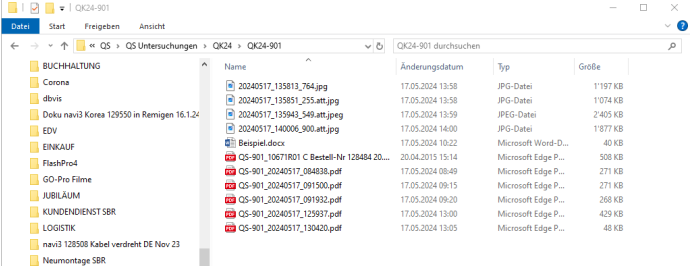

Dokumente liegen unter CH_PUBLIC:\QS\QS Untersuchungen\QKyy\QKyy-nnn

Die Dateien können also auch direkt in dieses Verzeichnis abgelegt werden:

Protokoll

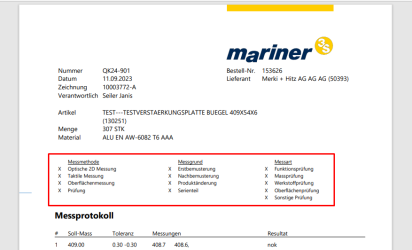

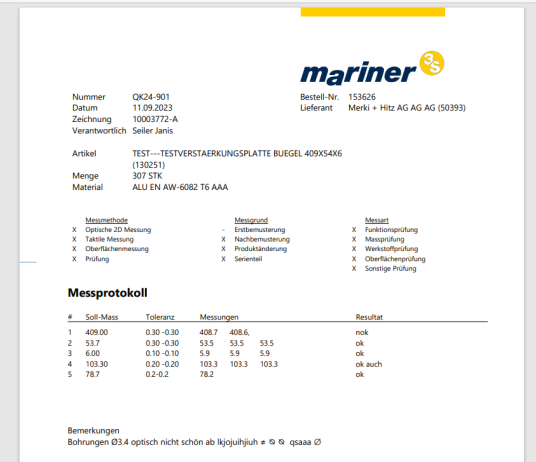

Das Protokoll oder Messprotokoll ist eine generiertes PDF mit allen Messdefinitionen, Messungen und Bildern:

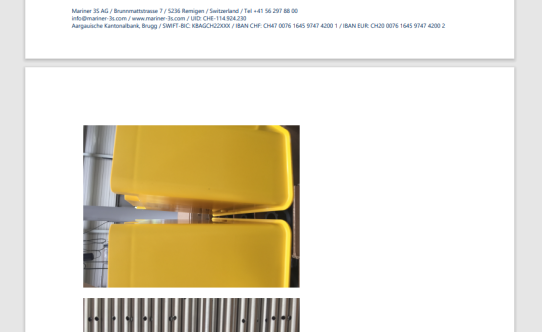

Sind Bilder vorhanden uns als «als Anhang verwenden» deklariert, werden sie ab der letzten Seite eingefügt:

Technische Details siehe Dokument «Qs Technische Dokumentation».

Dokumente scannen

Bedienung

Dokumente in den ADF oder auf den Scanner legen:


Ordner «Mariner 3S» antippen


«Qs» wählen

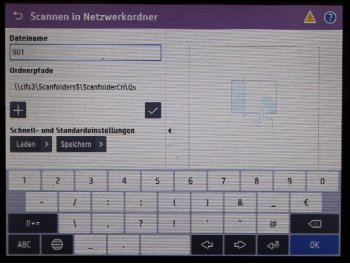

Fortlaufende Nummer der Qs-Prüfung eingeben. Z.B. «901» für «QK24-901»Eingabe mit «OK» abschliessen

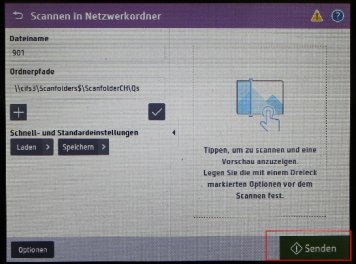

Mit «Senden» übermitteln:

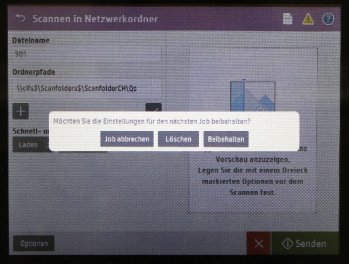

Falls ein weiteres Dokument zum selben Fall gescannt werden soll, «Beibehalten» wählen, ansonsten «Löschen»:

Technische Informationen zu Konfiguration und Ablage der Scans sind im Dokument «Qs Technische Dokumentation» zu finden.

Zeichnungsnamen und Ablage

Zeichnungsablage

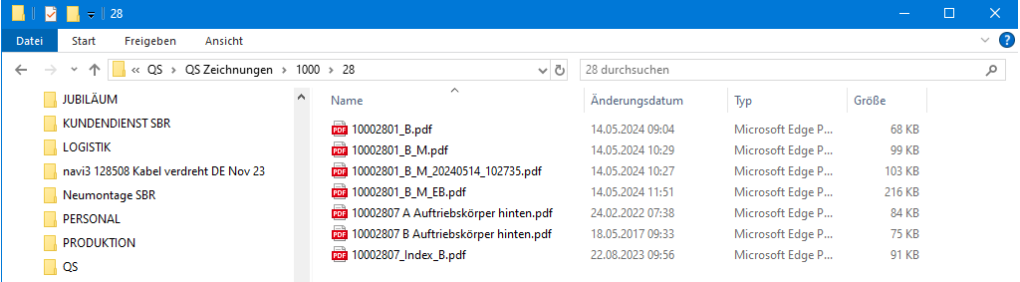

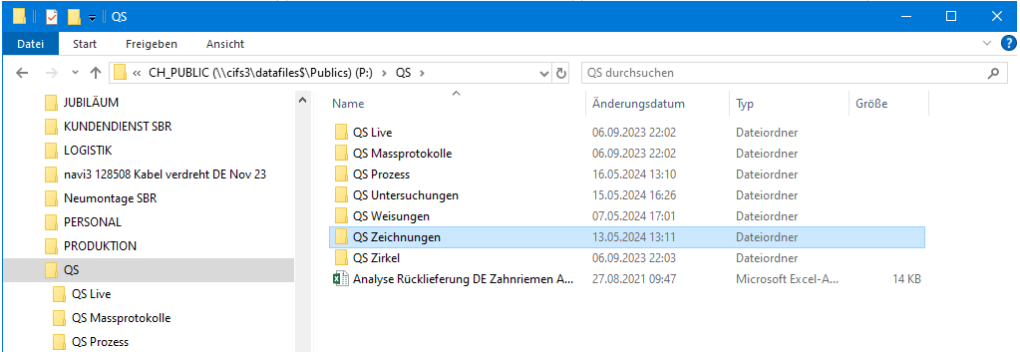

Die Zeichnungen sind strukturiert abgelegt. Die Ablage befindet sich in CH_PUBLIC\QS:

Es wird davon ausgegangen, dass die Zeichnungsnummer aus 8 Zahlen bestehen.

Die ersten 4 Zahlen bestimmen das erste Unterverzeichnis, die Zahlen 4-6 dessen Unterverzeichnis. Beispiel: Die Dateien für die Zeichnung 10002801 mit Index «B» liegen unter CH_PUBLIC\QS\QS Zeichnungen\1000\28\10002801_B.pdf

Stimmt die Nummer nicht mit diesem Schema überein, wird die Zeichnung in Verzeichnis «Andere» abgelegt. Beispiel: Die Dateien für die Zeichnung «21384 MOD.S-B» liegt in CH_PUBLIC\QS\QS Zeichnungen\Andere\21384 MOD.S-B.pdf

Zeichnungstypen

CAD-Zeichnungen

Werden für den Bestellvorgang verwendet und heissen immer: NUMMER_INDEX.pdf

Messzeichnungen

NUMMER_INDEX_M.pdf

Erstbemusterungs-Messzeichnungen

NUMMER_INDEX_M_EB.pdf

Abweichende Zeichnungsnamen

Folgt der Zeichnungsname nicht der Standard-Struktur, wird der Zeichnungsname ohne Veränderung verwendet. Beispiel:
X1100.25.91.130-00 (also Zeichnung «X1100.25.91.130» und Index «00»):

Zeichnungsdatei X1100.25.91.130-00.pdf
Messzeichnungsdatei X1100.25.91.130_00_M.pdf
Erstmusterzeichnungsdatei X1100.25.91.130_00_M_EB.pdf

Damit das Programm mit Zeichnungen umgehen kann, wurden folgende Regeln implementiert:

Zeichnungsnummer 10000942
Zeichnungsindex G
Zeichnungsname 10000942-G
Zeichnungsdatei 10000942_G.pdf
Messzeichnungsdatei 10000942_G_M.pdf
Erstmusterzeichnungsdatei 10000942_G_M_EB.pdf

Rubriken

Wenn die Zeichnung eine Rubrik («R01»,»R02» usw.) enthält, wird die Rubrik der Nummer angehängt, die Zeichnungsdatei bleibt unverändert:

Zeichnungsnummer 10000942R01
Zeichnungsindex G
Zeichnungsname 10000942-G
Zeichnungsdatei 10000942_G.pdf
Messzeichnungsdatei 10000942R01_G_M.pdf
Erstmusterzeichnungsdatei 10000942R01_G_M_EB.pdf

Wird die Rubrik mit Sonderzeichen getrennt angeben, z.B. «10000942_R01», wird das Sonderzeichen entfernt.

Varianten und Positionen

Positionsangaben und Varianten, oft mit «P01» bezeichnet, werden wie §behandelt.

Mehrere Zeichnungen

Sind mehrere Zeichnungsnummern angegeben, verwendet das Programm ausschliesslich die erste Nummer. Beispiel: aus «0000545/618» wird nur 10000545 als Zeichnungsnummer verwendet.

PDF
